Как подобрать замок по размерам: что измерять и фотографировать
Для замены замка нужно сопоставить торцевую планку, бэксет, крепления, корпус и положение запирающих элементов. Одной длины планки или названия марки недостаточно. На фото старой коричневой двери рулеткой показывают два направления измерения: вдоль торца и от края полотна к вертушке.
Почему размеры относятся к конкретному замку

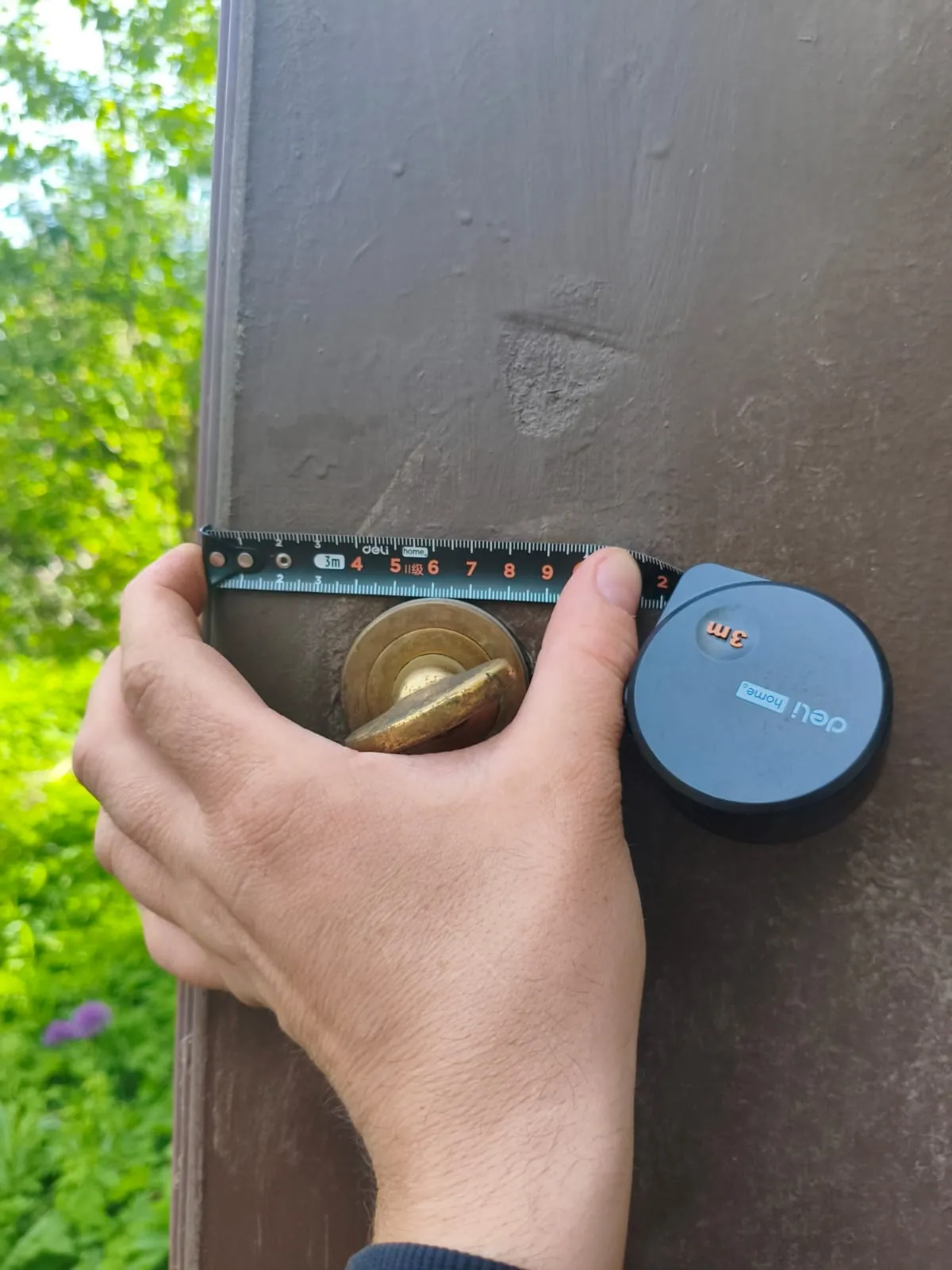

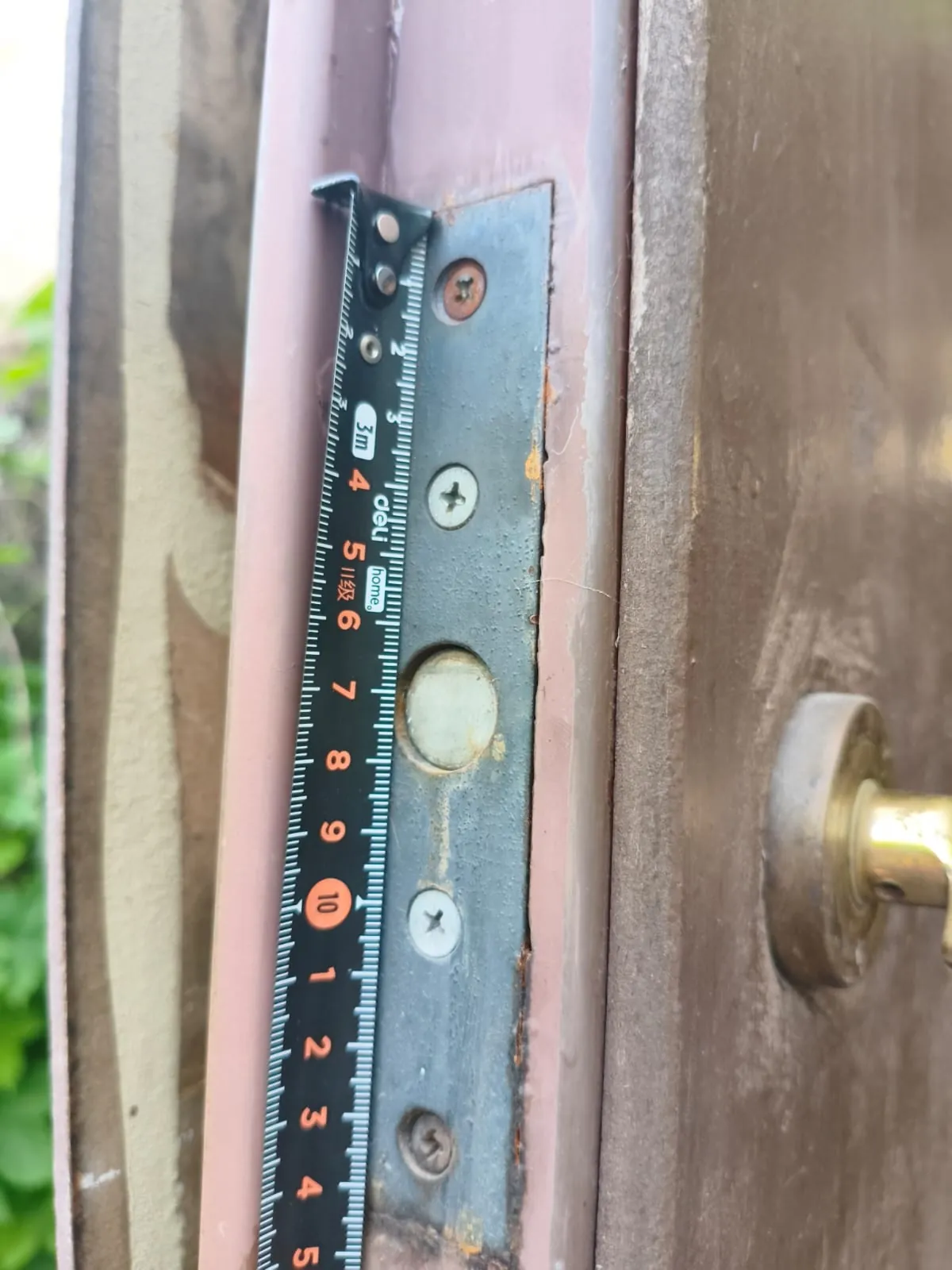

На первом крупном плане видны планка с крепежными винтами, круглый запирающий элемент и рулетка вдоль торца. На соседнем снимке лента проходит рядом с вертушкой: для измерения важна ее ось, а не край круглой накладки.

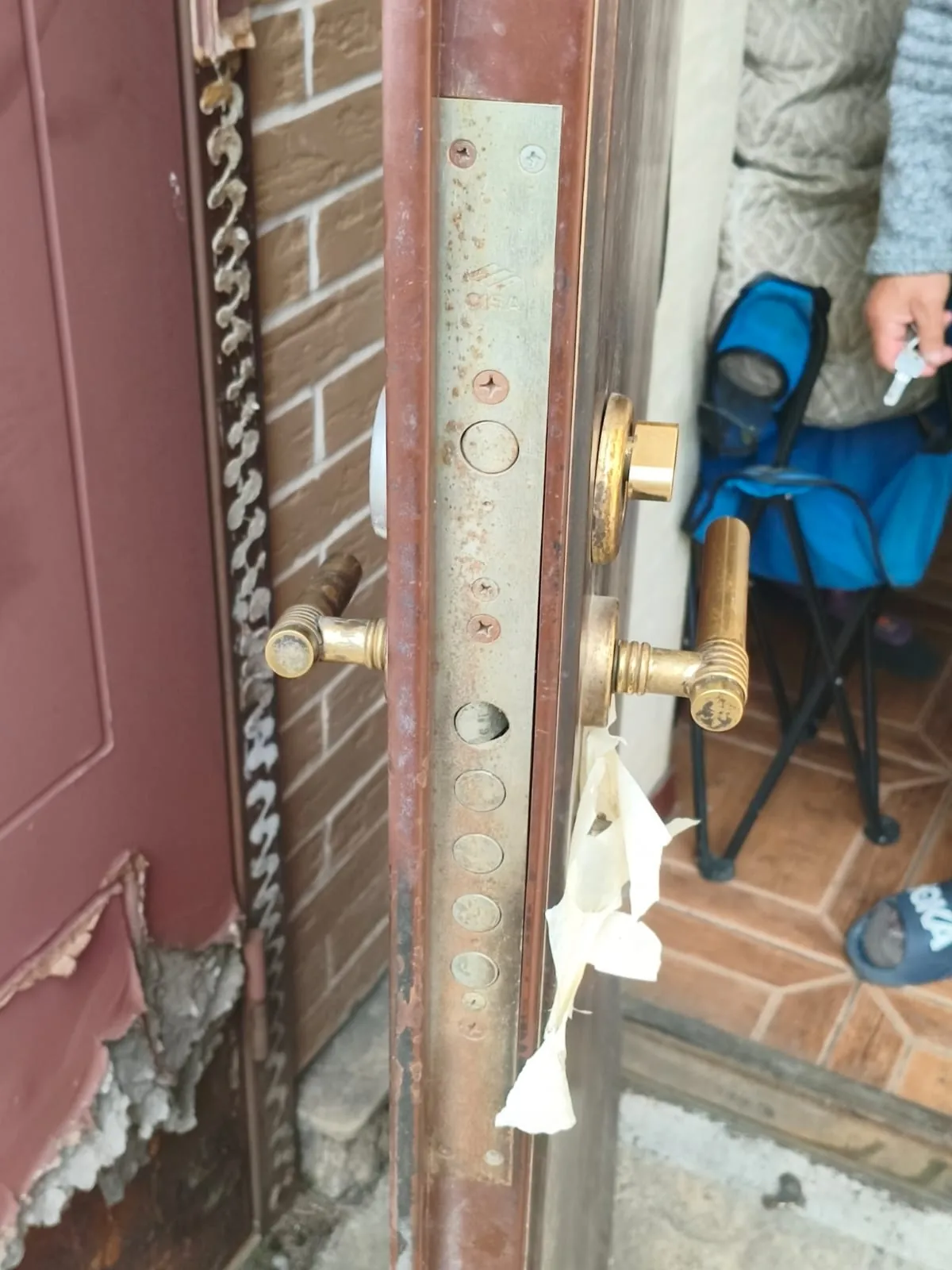

На отдельном фото показан другой механизм с логотипом CISA, длинной планкой, несколькими круглыми запирающими элементами и ручкой. На поверхности заметны пятна и следы износа. Размеры замка с рулеткой к нему не относятся.
Размеры, которые нельзя подменять друг другом
Бэксет обычно измеряют от лицевой плоскости торцевой планки до оси ключевого отверстия или цилиндра. Нужную ось сверяют с чертежом конкретного замка. Край полотна или декоративной накладки может не совпадать с точкой начала отсчета.
| Что сравнивают | Почему это важно |
|---|---|
| Длину, ширину и форму торцевой планки | Планка должна соответствовать подготовленному месту на торце двери. |
| Бэксет | Он определяет положение ключевого отверстия или цилиндра относительно торца. |
| Межосевое расстояние, если есть ручка | Положение оси ручки относительно оси цилиндра или ключевого отверстия должно совпадать с конструкцией двери. |
| Положение крепежных отверстий | Одинаковая длина планки не гарантирует совпадения точек крепления. |
| Габариты корпуса | Корпус должен помещаться внутри полотна, а его размеры не видны по одной планке. |
| Расположение защелки и запирающих элементов | Их сопоставляют с отверстиями и ответными деталями в коробке. |
Как сделать полезные фотографии с рулеткой
Снимайте доступный торец при открытой двери, безопасно удерживаемой от случайного движения. Если дверь не открывается обычным способом, самостоятельные измерения пропустите и обратитесь к специалисту.
Расположите рулетку рядом с деталью в одной плоскости, камеру направьте прямо. В кадре должны быть видны начало отсчета и конечная точка. Наклоненная, выгнутая или закрытая рукой лента мешает прочитать размер.
На снимке с вертушкой начало отсчета и положение оси требуют уточнения, поэтому точное значение бэксета здесь не приводится. Перед покупкой замка размер нужно проверить: ошибка может привести к несовпадению отверстий.
- Снимите дверь целиком и фурнитуру с обеих сторон.
- Покажите всю торцевую планку и доступную маркировку крупным планом.
- Измерьте длину и ширину планки на отдельных кадрах с читаемой шкалой.
- Приложите записанные размеры; крупный план нарезки ключа публиковать не нужно.
Почему похожий замок может не подойти
Замки одной марки могут различаться расположением осей, габаритами и креплениями. Помимо основных размеров проверяют совместимость с ручкой, накладками и ответными деталями в коробке.
Если механизм работает по-разному при открытой и закрытой двери, до покупки стоит проверить положение полотна и ответной части. При заедании не увеличивайте усилие на ключе и не закрывайте дверь с выступающими запирающими элементами.
Что сообщить мастеру
К фотографиям добавьте задачу: замок заедает, потеряны ключи, требуется другой способ управления или меняется отделка двери. Укажите, открывается ли дверь сейчас. Для выезда по Санкт-Петербургу и Ленинградской области сообщите адрес обслуживания. Если модель неизвестна, так и напишите: фотографии и измерения полезнее случайного номера из каталога.
Короткие ответы
Хватит ли длины торцевой планки для покупки замка?
Нет. Проверяют также ширину и форму планки, крепления, бэксет, корпус и расположение запирающих элементов. При наличии ручки учитывают положение ее оси.
Можно ли определить точную модель по логотипу CISA?
Для точной модели нужны дополнительные обозначения и размеры. Логотип помогает начать поиск документации, но по нему одному выбирать замену нельзя.
Бэксет и межосевое расстояние означают одно и то же?
Нет. Бэксет задает отступ оси от торцевой планки. Межосевое расстояние связывает ось ручки с осью цилиндра или ключевого отверстия. Оба размера сверяют с чертежом модели.
Нужно ли самостоятельно снимать старый замок для подбора?
Для первого обращения достаточно доступных деталей. Не выкручивайте винты и не снимайте защитную фурнитуру ради фотографий. Измерения, требующие разборки, поручите мастеру.
